PCB设计布局规则与技巧

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2015-06-30 10:01:00

  PCB布局规则

  1、在通常情况下,所有的元件均应布置在电路板的同一面上,只有顶层元件过密时,才能将一些高度有限并且发热量小的器件,如贴片电阻、贴片电容、贴片IC等放在底层。

  2、在保证电气性能的前提下,元件应放置在栅格上且相互平行或垂直排列,以求整齐、美观,在一般情况下不允许元件重叠;元件排列要紧凑,元件在整个版面上应分布均匀、疏密一致。

  3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM以上。

  4、离电路板边缘一般不小于2MM.电路板的最佳形状为矩形,长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时,应考虑电路板所能承受的机械强度。

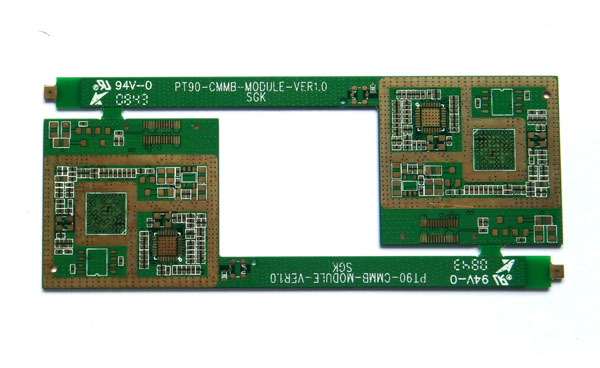

PCB

  PCB设计设置技巧

  PCB设计在不同阶段需要进行不同的各点设置,在布局阶段可以采用大格点进行器件布局;

  对于IC、非定位接插件等大器件,可以选用50~100mil的格点精度进行布局,而对于电阻电容和电感等无源小器件,可采用25mil的格点进行布局。大格点的精度有利于器件的对齐和布局的美观。

  PCB设计布局技巧

  在PCB的布局设计中要分析电路板的单元,依据起功能进行布局设计,对电路的全部元器件进行布局时,要符合以下原则:

  1、按照电路的流程安排各个功能电路单元的位置,使布局便于信号流通,并使信号尽可能保持一致的方向。

  2、以每个功能单元的核心元器件为中心,围绕他来进行布局。元器件应均匀、整体、紧凑的排列在PCB上,尽量减少和缩短各元器件之间的引线和连接。

  3、在高频下工作的电路,要考虑元器件之间的分布参数。一般电路应尽可能使元器件并行排列,这样不但美观,而且装旱容易,易于批量生产。

  PCB设计具体布线时应注意以下几点

  (1)走线长度尽量短,以便使引线电感极小化。在低频电路中,因为所有电路的地电流流经公共的接地阻抗或接地平面,所以避免采用多点接地。

  (2)公共地线应尽量布置在印制电路板边缘部分。电路板上应尽可能多保留铜箔做地线,可以增强屏蔽能力。

  (3)双层板可以使用地线面,地线面的目的是提供一个低阻抗的地线。

  (4)多层印制电路板中,可设置接地层,接地层设计成网状。地线网格的间距不能太大,因为地线的一个主要作用是提供信号回流路径,若网格的间距过大,会形成较大的信号环路面积。大环路面积会引起辐射和敏感度问题。另外,信号回流实际走环路面积小的路径,其他地线并不起作用。

  (5)地线面能够使辐射的环路最小。
