PCB工艺镀金(电金)和沉金(化金)的区别

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2015-12-26 14:20:00

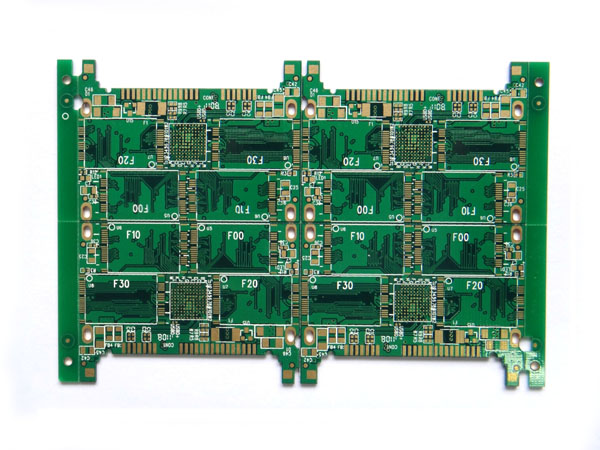

PCB

1.镀金和沉金的别名分别是什么?

镀金:硬金,电金(镀金也就是电金)

沉金:软金,化金 (沉金也就是化金)

2.别名的由来:

镀金:通过电镀的方式,使金粒子附着到pcb板上,所以叫电金,因为附着力强,又称为硬金,内存条的金手指为硬金,耐磨,绑定的pcb一般也用镀金

沉金:通过化学反应,金粒子结晶,附着到pcb的焊盘上,因为附着力弱,又称为软金

3.工艺先后程序不同:

镀金:在做阻焊之前做此工艺,因为镀金需要两个电极,一个是pcb板子,一个是缸槽,如果pcb板做完阻焊,就不能导电了,也就不能镀上金

沉金:在做阻焊之后,和沉锡一样,化学方法,有漏铜皮的地方就回附着上金

4.镀金和沉金对贴片的影响:

镀金:在做阻焊之前做,做过之后,不太容易上锡(因为电镀光滑) 沉金:在做阻焊之后,贴片容易上锡(因为化学反应有一定的粗糙度)

5.镀金和沉金工艺中的镍的工艺方式:

镍的作用为使金与铜连在一起起胶水的作用。 镀金:镀金之前需要先镀一层镍,然后再镀一层金; 沉金:在沉金之前需要先沉一层镍,再沉金。

6.镀金和沉金的鉴别(颜色)

镀金:因为同样的厚度镀金光滑,趋向于白色, 沉金:沉得金会发乌,趋向于黄色,

7.镀金&沉金的厚度

(1).镍的厚度:为120μm,镍可增加PCB的硬度,可沉可电;

(2).沉金的金厚:可1~3麦(微英寸)注:1=0.0254μm,常规为金厚1麦;

(3).镀金的金厚:可1~3麦,另假如大于3麦,称做另外一种镀金-锢金;

(4). 锢金的金厚:金厚可大于3麦,可到30麦,50麦,甚至更高,业界内超过30麦很少见。
