PCB数控铣床的铣技术包括选择走刀方向、补偿方法、定位方法、框架的结构、下刀点。都是保证铣加工精度的重要方面。

    一、走刀方向、补偿方法

　　当铣刀切入板材时，有一个被切削面总是迎着铣刀的切削刃，而另一面总是逆着铣刀的切削刃。前者，被加工面光洁，尺寸精度高。主轴总是顺时针方向转动。所以不论是主轴固定工作台运动或是工作台固定主轴运动的数控铣床，在铣PCB的外部轮廓时，要采用逆时针方向走刀。这就是通常所说的逆铣。而在PCB内部铣框或槽时采用顺铣方式。铣板补偿是在铣板时机床自动安照设定值让铣刀自动以铣切线路的中心偏移所设定的铣刀直径的一半，即半径距离，使铣切的外形与程序设定保持一致。同时如机床有补偿的功能必需注意补偿的方向和使用程序的命令，如使用补偿命令错误会使线路板的外形多或少了相当于铣刀直径的长度和宽度的尺寸。

    二、定位方法和下刀点

　　定位方法可分为两种；一是内定位，二是外定位。定位对于工艺制定人员也十分重要，一般在PCB前期制作时就应确定定位的方案。

　　内定位是通用的方法。所谓内定位是选择PCB内的安装孔，插拨孔或其它非金属化孔作为定位孔。孔的相对位置力求在对角线上并尽可能挑选大直径的孔。不能使用金属化孔。因为孔内镀层厚度的差异会影响你所选定位孔的一致性，同时在取板时很容易造成孔内和孔表面边缘的镀层损坏，在保证PCB定位的条件下，销钉数量愈少愈好。一般小的板使用2枚销钉，大板使用3枚销钉，其优点是定位准确，板外形变形小精确度高外形好，铣切速度快。其缺点板内各种孔径种类多需备齐各种直径的销钉，如板内没有可用的定位孔，在先期制作时需要与客户商讨在板内加定位孔较，较为烦琐。同时每一种板的铣板模板不同管理较为麻烦，费用较高。

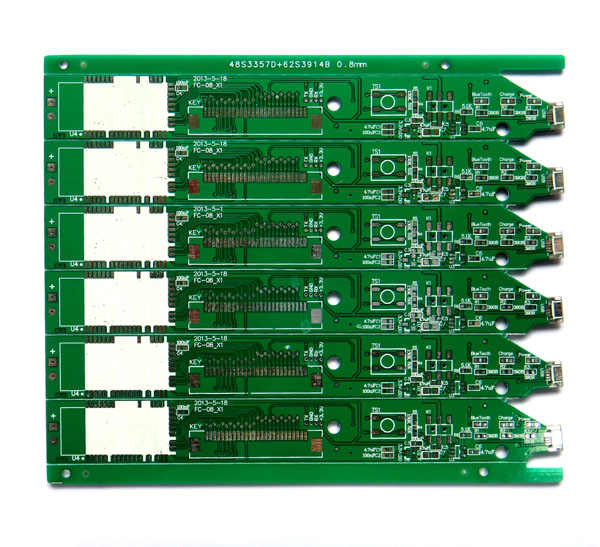

　　外定位是另一种定位方法，是采用在板子外部加定位孔作为铣板的定位孔。其优点是便于管理，如果先期制作规范好的话，铣板模板一般在十五种左右。由于使用外定位所以不能一次将板铣切下来，否则PCB十分容易损坏，特别是拼板，因铣刀和吸尘装置会将板子带出造成PCB损坏和铣刀折断。而采用分段铣切留结合点的方法，先铣板当铣板完了以后程序暂停然后将板用胶带固定，执行程序的第二段，使用3mm至4mm的钻头将结合点钻掉。其优点是模板少费用小易于管理，可铣切所有板内无安装孔和定位孔的线路板，小工艺人员管理方便，特别是CAM等先期制作人员的制作可简单化，同时可优化基材的利用率。缺点是由于使用钻头，PCB外形留有至少2－3个凸起点不美观，可能不符合客户要求，铣切时间长，工人劳动强度稍大。

    三、框架及下刀点

　　框架的制作是属于PCB先期的制作，框架设计不但对电镀的均匀性等有影响，同时对铣板也有影响，如设计不好框架易变形或在铣板时产生部份小的块装的小废块，产生的废块会堵塞吸尘管或碰断高速旋转的铣刀，框架变形特别是对外定位铣板时造成成品板变形，另外下刀点和加工顺序选择的好，能使框架保持最大的强度最快的速度。选择的不好，框架容易变形而使PCB报废。
