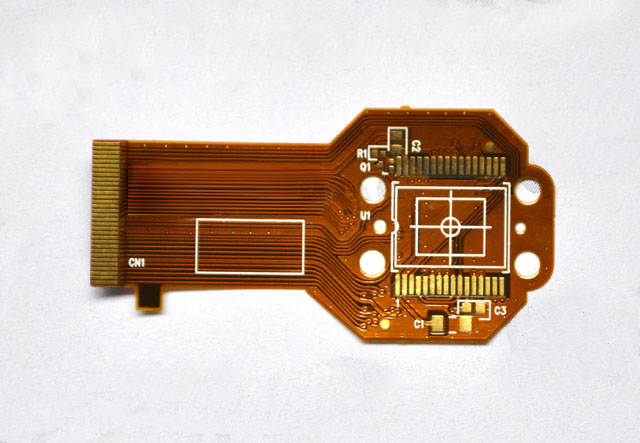

直接决定着一个板子的质量与定位的主要因素就是表面处理工艺。目前常见的表面处理工艺有以下6种：

1、热风整平
    这是最常见的也是最便宜的处理工艺，指在线路板表面涂覆熔融锡铅焊料并用加热压缩空气整平（吹平），使其形成一层既能抗铜氧化又能提供良好的可焊性的涂覆层，热风整平时焊料和铜在结合处形成铜锡金属化合物。
    优点：较长的存储时间；PCB完成后，铜表面完全的润湿了（焊接前完全覆盖了锡）；适合无铅焊接；工艺成熟、成本低、适合目视检查和电测
    缺点：不适合线绑定;因表面平整度问题，在SMT上也有局限;不适合接触开关设计。喷锡时铜会溶解，并且板子经受一次高温。特别厚或薄的板，喷锡有局限，生产操作不方便。

2、有机可焊性保护剂（OSP）
    一般流程为：脱脂-->微蚀-->酸洗-->纯水清洗-->有机涂覆-->清洗，过程控制相对其他表明处理工艺较为容易。
    优点：制程简单，表面非常平整，适合无铅焊接和SMT。易返工，生产操作方便，适合水平线操作。板子上适合多种处理并存（比如：OSP+ENIG）。成本低，环境友好。百能网隶属于勤基集团,是国内领先的电子产业服务平台，在线提供元器件，传感器 采购、PCB定制、BOM配单、物料选型等电子产业供应链整套解决方案，一站式满足电子产业中小客户全面需求。
    缺点：回流焊次数的限制 （多次焊接厚，膜会被破坏，基本上2次没有问题）。不适合压接技术，线绑定。目视检测和电测不方便。SMT时需要N2气保护。SMT返工不适合。存储条件要求高。

    3、沉银
    优点：制程简单，适合无铅焊接，SMT。表面非常平整、成本低、适合非常精细的线路。
    缺点：存储条件要求高，容易污染。焊接强度容易出现问题（微空洞问题）。容易出现电迁移现象以及和阻焊膜下铜出现贾凡尼咬蚀现象。电测也是问题。

    4、全板镀镍金
    优点：较长的存储时间>12个月。适合接触开关设计和金线绑定。适合电测试
    弱点：较高的成本，金比较厚。电镀金手指时需要额外的设计线导电。因金厚度不一直，应用在焊接时，可能因金太厚导致焊点脆化，影响强度。电镀表面均匀性问题。电镀的镍金没有包住线的边。不适合铝线绑定。

    5、沉金
    一般流程为：脱酸洗清洁-->微蚀-->预浸-->活化-->化学镀镍-->化学浸金；其过程中有6个化学槽，涉及到近百种化学品，过程比较复杂。
    优点：不易氧化，可长时间存放，表面平整，适合用于焊接细间隙引脚以及焊点较小的元器件。有按键PCB板的首选（如手机板）。可以重复多次过回流焊也不太会降低其可焊性。可以用来作为COB（Chip On Board）打线的基材。
    缺点：成本较高，焊接强度较差，因为使用无电镀镍制程，容易有黑盘的问题产生。镍层会随着时间氧化，长期的可靠性是个问题。

    6、沉锡
    优点：适合水平线生产。适合精细线路处理，适合无铅焊接，特别适合压接技术。非常好的平整度，适合SMT。
    缺点：需要好的存储条件，最好不要大于6个月，以控制锡须生长。不适合接触开关设计。生产工艺上对阻焊膜工艺要求比较高，不然会导致阻焊膜脱落。多次焊接时，最好N2气保护。电测也是问题。
