一、什么是FPC排线

说到FPC排线，大家肯定了解或熟悉了FPC是什么?FPC按功能分，可分为很多种，如FPC天线、FPC触摸屏、FPC电容屏等，FPC排线就是其中的一种，通俗点说，FPC排线就是可在一定程度内弯曲的连接线组。

二、FPC排线的功能用途

FPC排线的功能就在于连接两款相关的零件或产品。现在，很多产品都用到了排线，因为它具有一定的可曲折性，在打印机、手机、笔记本等很多产品中都已采用FPC排线。生产FPC排线的厂家主要集中在珠三角地区，而其中又以深圳为首。

三、FPC排线构成与参数

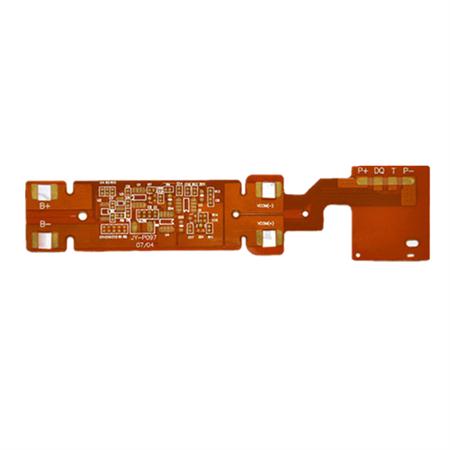

FPC排线因为是FPC的一种，因此，它的构成与FPC的构成相同。FPC一般是长条形的，两端设计成可插拔的针状，可直接与连接器相连或焊接在产品上。中间一般为线路，因为FPC排线都需要一定的柔韧性，因此，基材一般是用压延铜，耐曲折，柔韧。

排线参数：

最小线宽线距为3mil/3mil;

最小过线孔成品达到0.15mm。

四、FPC排线工艺

FPC排线用到的表面处理工艺一般是沉金，偶尔有防氧化。但防氧化工艺不能耐高温，环境承受能力比沉金差，两者价格相近，因此，绝大部分都采用沉金工艺了。此外，还有镀锡喷锡等工艺，但FPC耐温一般在280摄氏度以下，而喷锡时会有300摄氏度以上的温度，而且锡膏硬度较小，所以也很少采用。

五、FPC排线优缺点

优点：

利用FPC可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用。除此之外，它还可以依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。

缺点：

在生产产品的过程中，成本应该是考虑的最多的问题了。由于软性fpc是为特殊应用而设计、制造的，所以开始的电路设计、布线和照相底版所需的费用较高。除非有特殊需要应用软性fpc外，通常少量应用时，最好不采用。另外，既然已经投入了大量精力去做了，后期的维护自然也是必不可少的，所以锡焊和返工需要经过训练的人员操作。

FPC排线的储存

不同于其他产品，FPC柔性线路板其实是不能与空气和水接触。那么我们应该如何正确储存这种产品呢?相信阅读了以下内容，大家会找到答案的。

首先FPC柔性线路板的真空不能损坏，装箱时需要在箱子边上围上一层气泡膜，气泡膜的吸水性比较好，这样对防潮起到了很好的作用，当然，防潮珠也是不能少的。

其次，封箱后箱子一定要隔墙、离地存放在干燥通风处，还要避 免阳光照射。仓库的温度最好控制在23±3℃，55±10%RH，这样的条件下，沉金、电金、喷锡、镀银等表面处理的PCB板一般能储存6个月，沉银、沉 锡、OSP等表面处理的PCB板一般能储存3个月。
