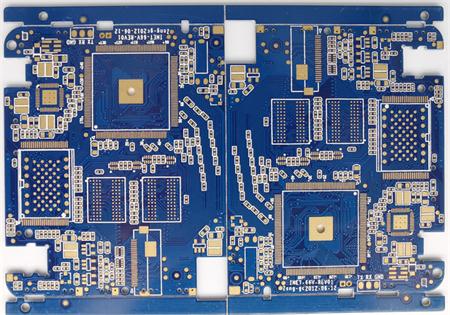

在早期它是用来焊接组装各种电路的电路板所以叫印制电路板。印制电路板又称PCB和印刷电路板，是电子元器件电气连接的提供者。

按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。

在印制电路板出现之前，电子元件之间的互连都是依靠电线直接连接而组成完整的线路。在当代，电路面板只是作为有效的实验工具而存在，而印刷电路板在电子工业中已经成了占据了绝对统治的地位。

20世纪初，人们为了简化电子机器的制作，减少电子零件间的配线，降低制作成本等优点，于是开始钻研以印刷的方式取代配线的方法。三十年间，不断有工程师提出在绝缘的基板上加以金属导体作配线。而最成功的是1925年，美国的CharlesDucas在绝缘的基板上印刷出线路图案，再以电镀的方式，成功建立导体作配线。

直至1936年，奥地利人保罗·爱斯勒（PaulEisler）在英国发表了箔膜技术，他在一个收音机装置内采用了印刷电路板；而在日本，宫本喜之助以喷附配线法“メタリコン法吹着配线方法（特许119384号）”成功申请专利。而两者中PaulEisler的方法与现今的印制电路板最为相似，这类做法称为减去法，是把不需要的金属除去；而CharlesDucas、宫本喜之助的做法是只加上所需的配线，称为加成法。虽然如此，但因为当时的电子零件发热量大，两者的基板也难以配合使用，以致未有正式的实用作，不过也使印刷电路技术更进一步。
