单双面电路板知识你知多少?
单面板的历史:
单面印刷电路板是1950年代初期随着电晶体的出现,以美国为中心发展出来的产品,当时主要制作方法以铜箔直接蚀刻方法为主流。1953~1955年,日本利用进口铜箔首次作成纸质酚醛铜箔基板,并大量应用在收音机方面。1956年,日本电路板专业厂商出现后,单面板的制造技术随即急速进展。
在材料方面,早期以纸质酚醛铜箔基板为主,但因当时酚醛材质电气绝缘性低、焊接耐热性差、扭曲等因素,陆续有纸质环气树脂、玻纤环氧树脂等材质被开发,目前消费性电子机器所需的单面板,几乎采用纸质酚醛基材板。
单面板的特点:
单面板就是在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上。因为导线只出现在其中一面,所以我们就称这种PCB叫做单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交叉而必须绕独自的路径),所以只有早期的电路才使用这类的板子;
单面板的布线图以网路印刷(Screen Printing)为主,亦即在铜表面印上阻剂,经蚀刻后再以防焊阻印上记号,最后再以冲孔加工方式完成零件导孔及外形。此外,部份少量多样生产的产品,则采用感光阻剂形成图样的照相法。
双面电路板-Double-sided circuit board
双面板(Double-Sided Boards)的两面都有布线。不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,而且因为布线可以互相交错(可以绕到另一面),它更适合用在比单面板更复杂的电路上。
严格意义上来说双面板是电路板中很重要的一种PCB板,他的用途是很大的,看一板PCB板是不是双面板也很简单,相信朋友们对单面板的认识是完全可以把握的了,双面板就是单面板的延伸,意思是单面板的线路不够用从而转到反面的,双面板还有重要的特征就是有导通孔。简单点说就是双面走线,正反两面都有线路!一句慨括就是:双面走线的板就是双面板!有的朋友就要问了比如一块板双面走线,但是只有一面有电子零件,这样的板到底是双面板还是单面板呢?答案是明显的,这样的板就是双面板,只是在双面板的板材上装上了零件而已。

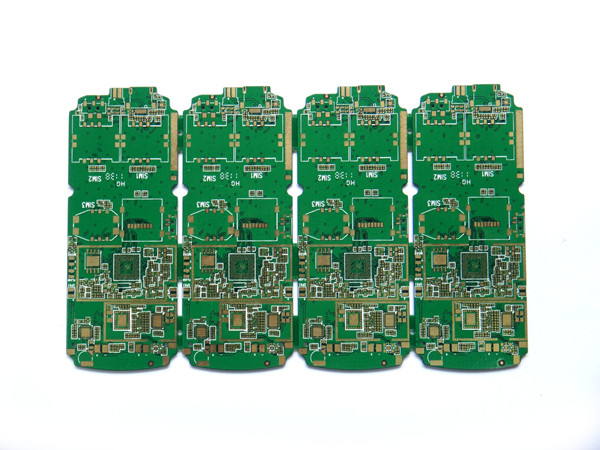

多层电路板简单区分
线路板按布线面的多少来决定工艺难度和加工价格,普通线路板分单面走线和双面走线,俗称单面板和双面板,但是高端的电子产品,因产品空间设计因素制约,除表面布线外,内部可以叠加多层线路,生产过程中,制作好每一层线路后,再通过光学设备定位,压合,让多层线路叠加在一片线路板中。俗称多层线路板。凡是大于或等于2层的线路板,都可以称之为多层线路板。多层线路板又可分为,多层硬性线路板,多层软硬线路板,多层软硬结合线路板。
多层电路板的诞生
由于集成电路封装密度的增加,导致了互连线的高度集中,这使得多基板的使用成为必需。在印制电路的版面布局中,出现了不可预见的设计问题,如噪声、杂散电容、串扰等。所以,印制电路板设计必须致力于使信号线长度最小以及避免平行路线等。
显然,在单面板中,甚至是双面板中,由于可以实现的交叉数量有限,这些需求都不能得到满意的答案。在大量互连和交叉需求的情况下,电路板要达到一个满意的性能,就必须将板层扩大到两层以上,因而出现了多层电路板。
因此制造多层电路板的初衷是为复杂的和/或对噪声敏感的电子电路选择合适的布线路径提供更多的自由度。多层电路板至少有三层导电层,其中两层在外表面,而剩下的一层被合成在绝缘板内。它们之间的电气连接通常是通过电路板横断面上的镀通孔实现的。除非另行说明,多层印制电路板和双面板一样,一般是镀通孔板。
多基板是将两层或更多的电路彼此堆叠在一起制造而成的,它们之间具有可靠的预先设定好的相互连接。由于在所有的层被碾压在一起之前,已经完成了钻孔和电镀,这个技术从一开始就违反了传统的制作过程。最里面的两层由传统的双面板组成,而外层则不同,它们是由独立的单面板构成的。在碾压之前,内基板将被钻孔、通孔电镀、图形转移、显影以及蚀刻。被钻孔的外层是信号层,它是通过在通孔的内侧边缘形成均衡的铜的圆环这样一种方式被镀通的。随后将各个层碾压在一起形成多基板,该多基板可使用波峰焊接进行(元器件间的)相互连接。
碾压可能是在液压机或在超压力舱(高压釜)中完成的。在液压机中,准备好的材料(用于压力堆叠)被放在冷的或预热的压力下(高玻璃转换温度的材料置于170-180℃的温度中)。玻璃转换温度是无定形的聚合体(树脂)或部分的晶体状聚合物的无定形区域从一种坚硬的、相当脆的状态变化成一种粘性的、橡胶态的温度。
多基板投入使用是在专业的电子装备(计算机、军事设备)中,特别是在重量和体积超负荷的情况下。然而这只能是用多基板的成本增加来换取空间的增大和重量的减轻。在高速电路中,多基板也是非常有用的,它们可以为印制电路板的设计者提供多于两层的板面来布设导线,并提供大的接地和电源区域。
