PCB元器件布局的10条规则

文章出处：http://www.hch518.com网责任编辑：恒成和电路板作者：恒成和线路板人气：-发表时间：2018-12-13 18:30:00

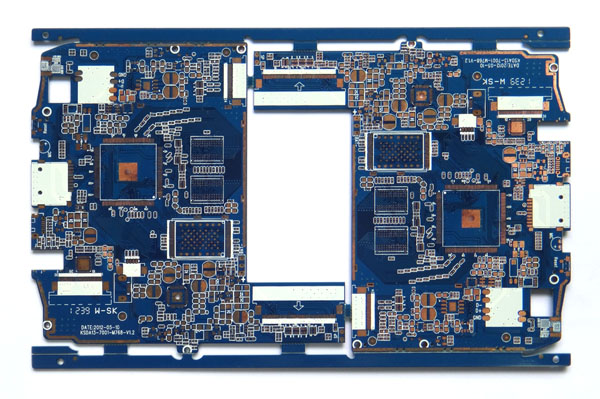

遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．
布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．
元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
相同结构电路部分，尽可能采用“对称式”标准布局；
按照均匀分布、重心平衡、版面美观的标准优化布局；
同类型插装元器件在X或Y方向上应朝一个方向放置。同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短；高电压、大电流信号与小电流，低电压的弱信号完全分开；模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分。
去偶电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。

元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
