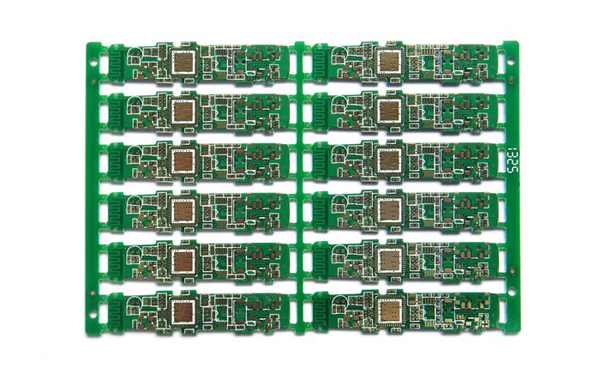

１．PCB布线方向：从焊接面看，组件的排列方位尽可能保持与原理图相一致，布线方向最好与电路图走线方向相一致，因生产过程中通常需要在焊接面进行各种参数的检测，故这样做便于生产中的检查，调试及检修（注：指在满足电路性能及整机安装与面板布局要求的前提下）。

　　２．各组件排列，分布要合理和均匀，力求整齐，美观，结构严谨的工艺要求。

　　３．电阻，二极管的放置方式：分为平放与竖放两种：

　　（１）平放：当电路组件数量不多，而且电路板尺寸较大的情况下，一般是采用平放较好；对于1/4W以下的电阻平放时,两个焊盘间的距离一般取4/10英寸，1/2W的电阻平放时,两焊盘的间距一般取5/10英寸；二极管平放时，1N400X系列整流管,一般取3/10英寸;1N540X系列整流管,一般取4～5/10英寸。

　　（２）竖放：当电路组件数较多，而且电路板尺寸不大的情况下，一般是采用竖放，竖放时两个焊盘的间距一般取1～2/10英寸。

　　４．电位器：IC座的放置原则

　　（１）电位器：在稳压器中用来调节输出电压，故设计电位器应满中顺时针调节时输出电压升高，反时针调节器节时输出电压降低；在可调恒流充电器中电位器用来调节充电电流折大小，设计电位器时应满中顺时针调节时，电流增大。

　　电位器安放位轩应当满中整机结构安装及面板布局的要求，因此应尽可能放轩在板的边缘，旋转柄朝外。

　　（２）IC座：设计印刷板图时，在使用IC座的场合下，一定要特别注意IC座上定位槽放置的方位是否正确，并注意各个IC脚位是否正确，例如第1脚只能位于IC座的右下角线或者左上角，而且紧靠定位槽（从焊接面看）。

　　５．进出接线端布置

　　（１）相关联的两引线端不要距离太大，一般为2～3/10英寸左右较合适。

　　（２）进出线端尽可能集中在1至2个侧面，不要太过离散。

　　６．设计布线图时要注意管脚排列顺序，组件脚间距要合理。

　　７．在保证电路性能要求的前提下，设计时应力求走线合理，少用外接跨线，并按一定顺充要求走线，力求直观，便于安装，高度和检修。

　　８．设计布线图时走线尽量少拐弯，力求线条简单明了。

　　９．布线条宽窄和线条间距要适中，电容器两焊盘间距应尽可能与电容引线脚的间距相符；

　　１０．设计应按一定顺序方向进行，例如可以由左往右和由上而下的顺序进行。
