PCB板图设计的基本原则要求

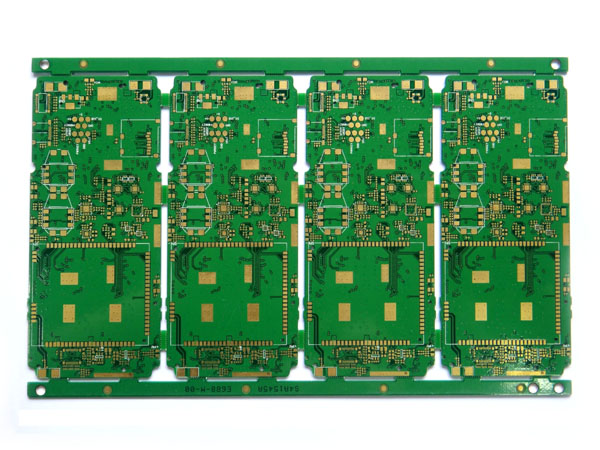

　　１．印刷电路板的设计，从确定板的尺寸大小开始，印刷电路板的尺寸因受机箱外壳大小限制，以能恰好安放入外壳内为宜，其次，应考虑印刷电路板与外接元器件（主要是电位器、插口或另外印刷电路板）的连接方式。印刷电路板与外接组件一般是通过塑料导线或金属隔离线进行连接。但有时也设计成插座形式。即：在设备内安装一个插入式印刷电路板要留出充当插口的接触位置。对于安装在印刷电路板上的较大的组件，要加金属附件固定，以提高耐振、耐冲击性能。

　　２．布线图设计的基本方法

　　首先需要对所选用组件器及各种插座的规格、尺寸、面积等有完全的了解；对各部件的位置安排作合理的、仔细的考虑，主要是从电磁场兼容性、抗干扰的角度，走线短，交叉少，电源，地的路径及去耦等方面考虑。各部件位置定出后，就是各部件的联机，按照电路图连接有关引脚，完成的方法有多种，印刷线路图的设计有计算机辅助设计与手工设计方法两种。

　　最原始的是手工排列布图。这比较费事，往往要反复几次，才能最后完成，这在没有其它绘图设备时也可以，这种手工排列布图方法对刚学习印刷板图设计者来说也是很有帮助的。计算机辅助制图，现在有多种绘图软件，功能各异，但总的说来，绘制、修改较方便，并且可以存盘贮存和打印。

　　接着，确定印刷电路板所需的尺寸，并按原理图，将各个元器件位置初步确定下来，然后经过不断调整使布局更加合理，印刷电路板中各组件之间的接线安排方式如下：

　　（１）印刷电路中不允许有交叉电路，对于可能交叉的线条，可以用“钻”、“绕”两种办法解决。即，让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去，或从可能交叉的某条引线的一端“绕”过去，在特殊情况下如何电路很复杂，为简化设计也允许用导线跨接，解决交叉电路问题。

　　（２）电阻、二极管、管状电容器等组件有“立式”，“卧式”两种安装方式。立式指的是组件体垂直于电路板安装、焊接，其优点是节省空间，卧式指的是组件体平行并紧贴于电路板安装，焊接，其优点是组件安装的机械强度较好。这两种不同的安装组件，印刷电路板上的组件孔距是不一样的。

　　（３）同一级电路的接地点应尽量靠近，并且本级电路的电源滤波电容也应接在该级接地点上。特别是本级晶体管基极、发射极的接地点不能离得太远，否则因两个接地点间的铜箔太长会引起干扰与自激，采用这样“一点接地法”的电路，工作较稳定，不易自激。

　　（４）总地线必须严格按高频－中频－低频一级级地按弱电到强电的顺序排列原则，切不可随便翻来复去乱接，级与级间宁肯可接线长点，也要遵守这一规定。特别是变频头、再生头、调频头的接地线安排要求更为严格，如有不当就会产生自激以致无法工作。

　　调频头等高频电路常采用大面积包围式地线，以保证有良好的屏蔽效果。

　　（５）强电流引线（公共地线，功放电源引线等）应尽可能宽些，以降低布线电阻及其电压降，可减小寄生耦合而产生的自激。

　　（６）阻抗高的走线尽量短，阻抗低的走线可长一些，因为阻抗高的走线容易发笛和吸收信号，引起电路不稳定。电源线、地线、无反馈组件的基极走线、发射极引线等均属低阻抗走线，射极跟随器的基极走线、收录机两个声道的地线必须分开，各自成一路，一直到功效末端再合起来，如两路地线连来连去，极易产生串音，使分离度下降。

     PCB设计中应注意下列几点

　　１．布线方向：从焊接面看，组件的排列方位尽可能保持与原理图相一致，布线方向最好与电路图走线方向相一致，因生产过程中通常需要在焊接面进行各种参数的检测，故这样做便于生产中的检查，调试及检修（注：指在满足电路性能及整机安装与面板布局要求的前提下）。

　　２．各组件排列，分布要合理和均匀，力求整齐，美观，结构严谨的工艺要求。

　　３．电阻，二极管的放置方式：分为平放与竖放两种：

　　（１）平放：当电路组件数量不多，而且电路板尺寸较大的情况下，一般是采用平放较好；对于1/4W以下的电阻平放时,两个焊盘间的距离一般取4/10英寸，1/2W的电阻平放时,两焊盘的间距一般取5/10英寸；二极管平放时，1N400X系列整流管,一般取3/10英寸;1N540X系列整流管,一般取4～5/10英寸。

　　（２）竖放：当电路组件数较多，而且电路板尺寸不大的情况下，一般是采用竖放，竖放时两个焊盘的间距一般取1～2/10英寸。

　　４．电位器：IC座的放置原则

　　（１）电位器：在稳压器中用来调节输出电压，故设计电位器应满中顺时针调节时输出电压升高，反时针调节器节时输出电压降低；在可调恒流充电器中电位器用来调节充电电流折大小，设计电位器时应满中顺时针调节时，电流增大。

　　电位器安放位轩应当满中整机结构安装及面板布局的要求，因此应尽可能放轩在板的边缘，旋转柄朝外。

　　（２）IC座：设计印刷板图时，在使用IC座的场合下，一定要特别注意IC座上定位槽放置的方位是否正确，并注意各个IC脚位是否正确，例如第1脚只能位于IC座的右下角线或者左上角，而且紧靠定位槽（从焊接面看）。

　　５．进出接线端布置

　　（１）相关联的两引线端不要距离太大，一般为2～3/10英寸左右较合适。

　　（２）进出线端尽可能集中在1至2个侧面，不要太过离散。

　　６．设计布线图时要注意管脚排列顺序，组件脚间距要合理。

　　７．在保证电路性能要求的前提下，设计时应力求走线合理，少用外接跨线，并按一定顺充要求走线，力求直观，便于安装，高度和检修。

　　８．设计布线图时走线尽量少拐弯，力求线条简单明了。

　　９．布线条宽窄和线条间距要适中，电容器两焊盘间距应尽可能与电容引线脚的间距相符；

　　１０．设计应按一定顺序方向进行，例如可以由左往右和由上而下的顺序进行。



---
