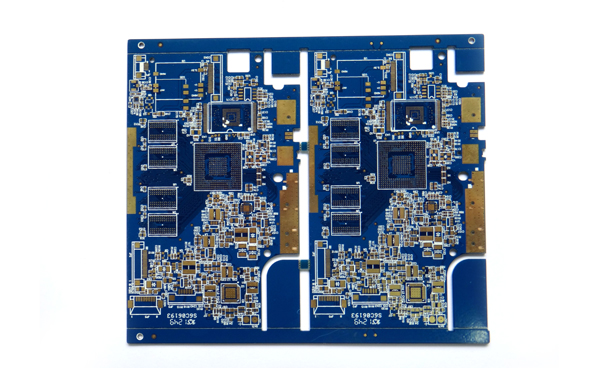

在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB中，以布线的设计过程限定最高，技巧最细、工作量最大。PCB布线有单面布线、 双面布线及多层布线。

布线的方式也有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行， 以免产生反射干扰。

必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。

1.PCB原理图常见错误：

（1）ERC报告管脚没有接入信号：

a. 创建封装时给管脚定义了I/O属性；

b.创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上；

c. 创建元件时pin方向反向，必须非pin name端连线。

（2）元件跑到图纸界外：没有在元件库图表纸中心创建元件。

（3）创建的工程文件网络表只能部分调入pcb：生成netlist时没有选择为global。

（4）当使用自己创建的多部分组成的元件时，千万不要使用annotate.

2.PCB中常见错误：

（1）网络载入时报告NODE没有找到：

a. 原理图中的元件使用了pcb库中没有的封装；

b. 原理图中的元件使用了pcb库中名称不一致的封装；

c. 原理图中的元件使用了pcb库中pin number不一致的封装。如三极管：sch中pinnumber 为e,b,c, 而pcb中为1，2，3。

（2）打印时总是不能打印到一页纸上：

a. 创建pcb库时没有在原点；

b. 多次移动和旋转了元件，pcb板界外有隐藏的字符。选择显示所有隐藏的字符，缩小pcb, 然后移动字符到边界内。

（3）DRC报告网络被分成几个部分：

表示这个网络没有连通，看报告文件，使用选择CONNECTEDCOPPER查找。

另外提醒朋友尽量使用WIN2000, 减少蓝屏的机会；多几次导出文件，做成新的DDB文件，减少文件尺寸和PROTEL僵死的机会。如果作较复杂得设计，尽量不要使用自动布线。
